上海百樂門大酒店電力監控系統的設計與應用
基本信息：
項目名稱：上海百樂門大酒店電力監控系統的設計與應用
項目地點：上海
實施時間：2013年7月
項目地點：上海
實施時間：2013年7月
項目簡介：
百樂門是上海著名的綜合性娛樂場所，全稱“百樂門大飯店舞廳”。 1932年，中國商人顧聯承投資七十萬兩白銀，營建Paramount Hall，并以諧音取名“百樂門”。1933年開張典禮上，時任國民黨政府上海市長的吳鐵城親自出席發表祝詞，當時百樂門的常客有張學良、徐志摩；陳香梅與陳納德的訂婚儀式在此舉行，卓別林夫婦訪問上海時也曾慕名而來。

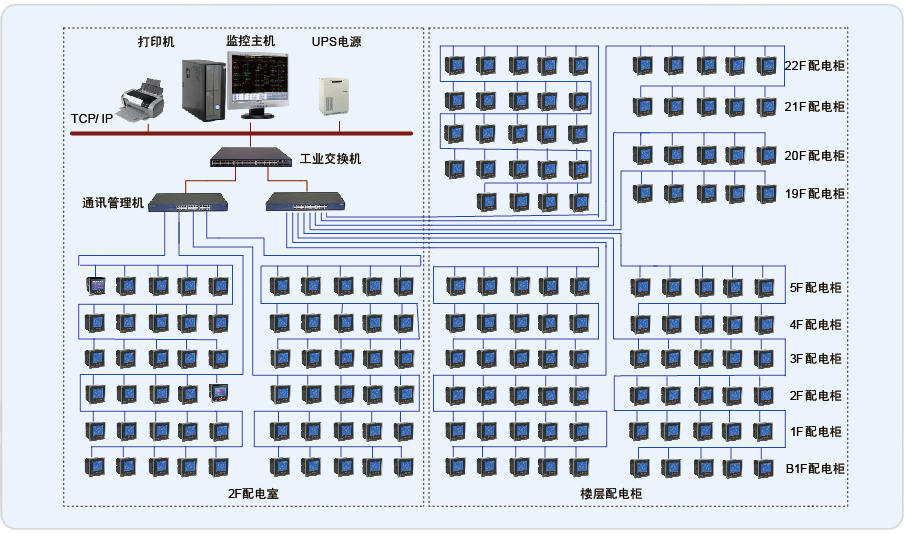

上海百樂門大酒店電力監控系統監控范圍為百樂門大酒店的22個樓層的PZ系列電力儀表和配電室的PZ、ACR系列電力儀表進行遠程監測。現場設備全集中在同一個配電室中，業主的電氣值班室就近安排在配電室旁，本系統監控中心也安置在該值班室中。系統組網采用常見的3層結構，站控管理層、通訊管理層和現場設備層。
系統實現的功能：
本系統可以提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower等。具體功能如下：
1、數據轉發：百樂門電力監控系統可將數據轉發至BA系統，實現數據的共享。2、0.4kV配電室配電回路運行狀態使用一次圖形式顯示采集并顯示0.4kV回路的母線電壓，進線、母聯或發電機雙切回路的三相電流、有功無功功率、功率因數和頻率；各饋線回路的三相電流和剩余電流。界面標注回路編號、用途、斷路器編號、互感器變比，回路用途可由擁有管理員權限的用戶修改。
3、報表功能：通過報表功能可以查詢?nèi)我鈺r刻主要回路的全常規電參量數據、低壓回路的用電量、低壓饋線回路的漏電流值和配電線纜溫度值。用戶主要關注的是用電量報表和剩余電流報表，用電量報表用于進行電費收費計量以及與供電局?jǐn)?shù)據核對后進行成本核算。
本電力監控系統在調試階段揭露了電氣安裝公司一次、二次接線存在的問題，明確了整改方向，保障了上海百樂門大酒店配電系統今后的穩定運行。本系統自2010年11月投產后，電能計量與供電局?jǐn)?shù)據匹配度高，得到了用戶的好評。
