吳淞中心醫院電能管理系統的設計與應用
基本信息：
項目名稱：吳淞中心醫院電能管理系統的設計與應用
項目地點：上海
實施時間：2012年12月
項目地點：上海
實施時間：2012年12月
項目簡介：
吳淞中心醫院創建于1934年，醫院占地面積42畝，建筑面積21500平方 米，綠化面積6623平方米。醫院現有核定床位402張，實際開放床位524張，有正式在編職工804人，衛技人員668人，其中高級職稱47人，中級職稱132人。有臨床醫技一級科室25個（其中中醫為上海市示范性中醫科），二級科室36個。
安科瑞電氣股份有限公司于2012年12月承接吳淞中心醫院電能管理系統的設計與實施。并根據吳淞醫院現場實際情況，為其選用了我司ACREL-3000電能管理系統。

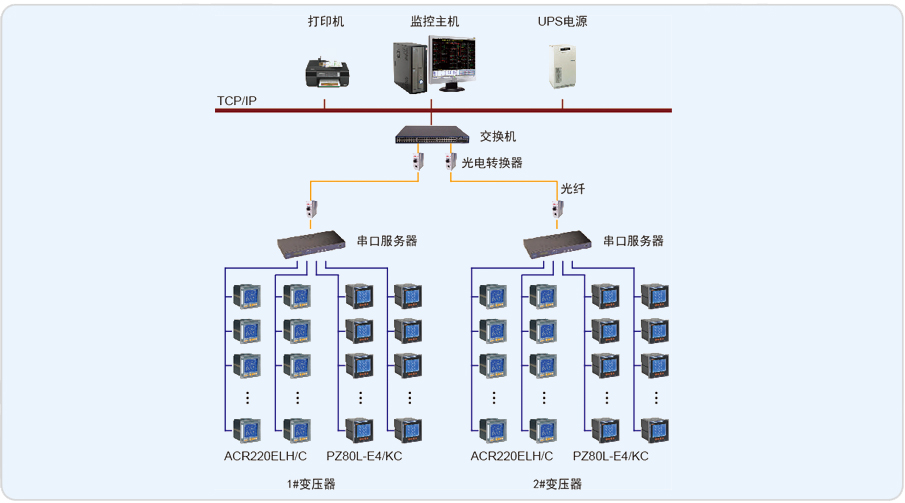

吳淞中心醫院電能管理系統監控范圍變電所內智能儀表的運行參數，吳淞中心醫院共一個變電所，變電所內有2路變壓器（1#變壓器、2#變壓器）出線及93路普通饋線。進線回路采用ACR220ELH多功能諧波儀表，普通饋線回路采用PZ96L-E4/C智能可編程電力儀表。整套電能管理系統站控管理部分包括監控管理主機、打印機、UPS電源等；網絡通訊層部分包括一個16口的串口服務器；現場智能儀表監控設備層由ACR220ELH和PZ96L-E4組成。該配電系統分布在一個變電所內，2臺變壓器的所有電力儀表通過RS485總線連接至串口服務器，并經過超五類網線上傳至監控后臺。
系統實現的功能：
1.顯示配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數；
2.根據回路實時曲線界面分析該回路當前的負荷運行狀況；
3.1#變壓器及其回路報表和2#變壓器及其回路報表，各有功電度報表；
4.實現對低壓各出線回路的開關運行狀態和負載進線監控；
5.用戶權限設置。
